亚洲人成人一区二区在线观看,婷婷久久久亚洲中文字幕性色,性欧美午夜高清在线观看,亚洲欧洲自拍图片专区满春格

　　從普通消費(fèi)品到耐用消費(fèi)品，塑料在日常生活中無處不在。為了提高塑料的強(qiáng)度，熱塑性材料通常通過玻纖或者碳纖維增強(qiáng)。面對(duì)高載荷下以及高溫低溫工況下的沖擊應(yīng)力，普通短玻纖材料往往無法匹配，在這種情況下，聚合物開始軟化或變脆，長(zhǎng)玻纖增強(qiáng)聚合物應(yīng)運(yùn)而生。(上圖左為短玻纖，右為長(zhǎng)玻纖)

　　長(zhǎng)玻纖改性PP材料的生產(chǎn)工藝并不復(fù)雜，市面上也有很多的材料廠商有能力實(shí)現(xiàn)。

　　然而長(zhǎng)玻纖改性尼龍的技術(shù)含量非常之高，即使在全球范圍內(nèi)，也屈指可數(shù)。

　　那么長(zhǎng)玻纖與短玻纖的尺寸差異以及應(yīng)用優(yōu)勢(shì)是什么呢?

　　尺寸差異

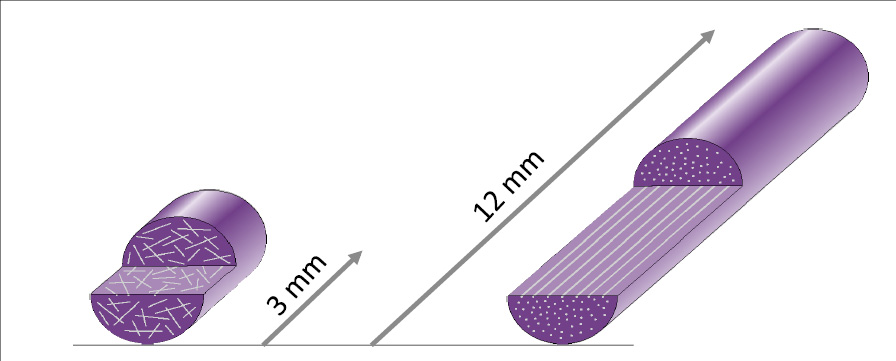

　　普通玻纖的尼龍粒子：

　　大小尺寸約為3-4mm，長(zhǎng)寬比50-250

　　長(zhǎng)玻纖的尼龍粒子：

　　大小尺寸約為10-12mm，長(zhǎng)寬比>400

　　另外，兩種粒子中玻纖的分布也不同。

　　基礎(chǔ)剛性更優(yōu)

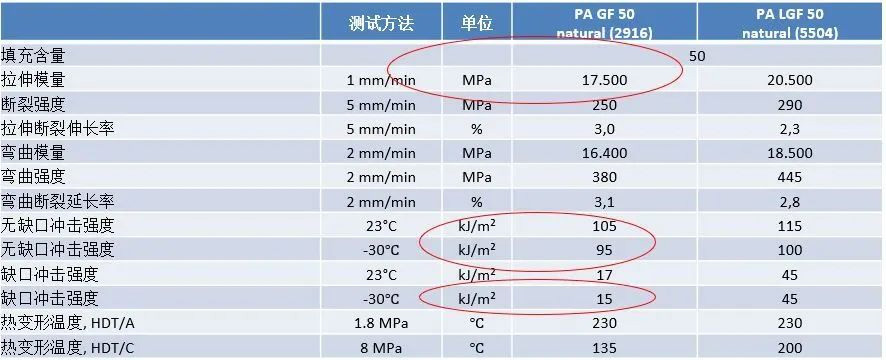

　　如上圖，PA GF 50 natural (2916)是一款基于PA66合金的50%短玻纖材料，PA LGF 50 natural (5504)是對(duì)應(yīng)的50%長(zhǎng)玻纖材料，從物性的對(duì)比上可以看到剛性，強(qiáng)度，模量都有了一定的提升，尤其是缺口沖擊性能得到了質(zhì)的飛躍。

　　力學(xué)性能更好

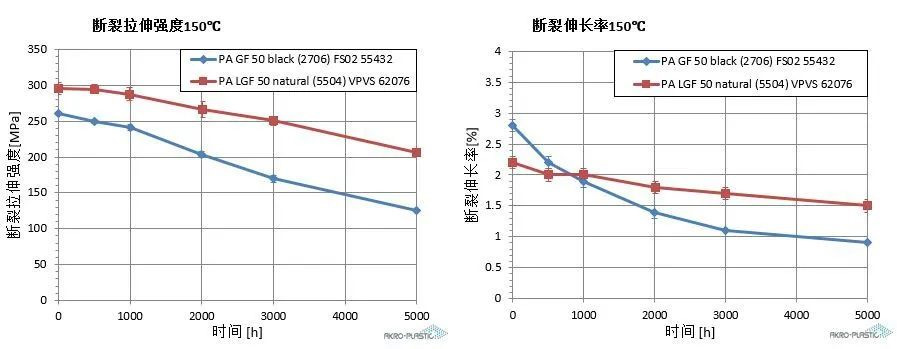

　　如上圖，在高溫150℃，5000個(gè)小時(shí)的熱老化后，長(zhǎng)玻纖材料的拉伸強(qiáng)度從290Mpa下降到了210Mpa，而短玻纖的拉伸強(qiáng)度從260Mpa下降到了125Mpa，長(zhǎng)玻纖的剛性保持率要優(yōu)于短玻纖，長(zhǎng)玻纖抵抗熱老化的能力更強(qiáng)。

　　更低蠕變

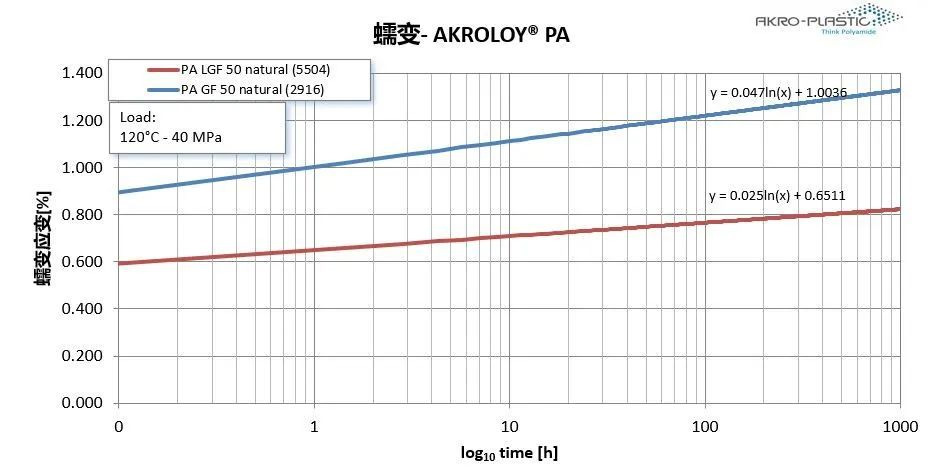

　　影響蠕變性能的因素有時(shí)間，溫度和載荷，在120℃，40Mpa載荷下，長(zhǎng)玻纖的蠕變明顯優(yōu)于短玻纖。這對(duì)于有長(zhǎng)期靜態(tài)承壓的零件來說，至關(guān)重要，當(dāng)短玻纖無法滿足要求的時(shí)候，可以嘗試長(zhǎng)玻纖。

　　抗沖擊

　　如上圖，在高溫150℃，5000個(gè)小時(shí)的熱老化后，長(zhǎng)玻纖材料的拉伸強(qiáng)度從290Mpa下降到了210Mpa，而短玻纖的拉伸強(qiáng)度從260Mpa下降到了125Mpa，長(zhǎng)玻纖的剛性保持率要優(yōu)于短玻纖，長(zhǎng)玻纖抵抗熱老化的能力更強(qiáng)。

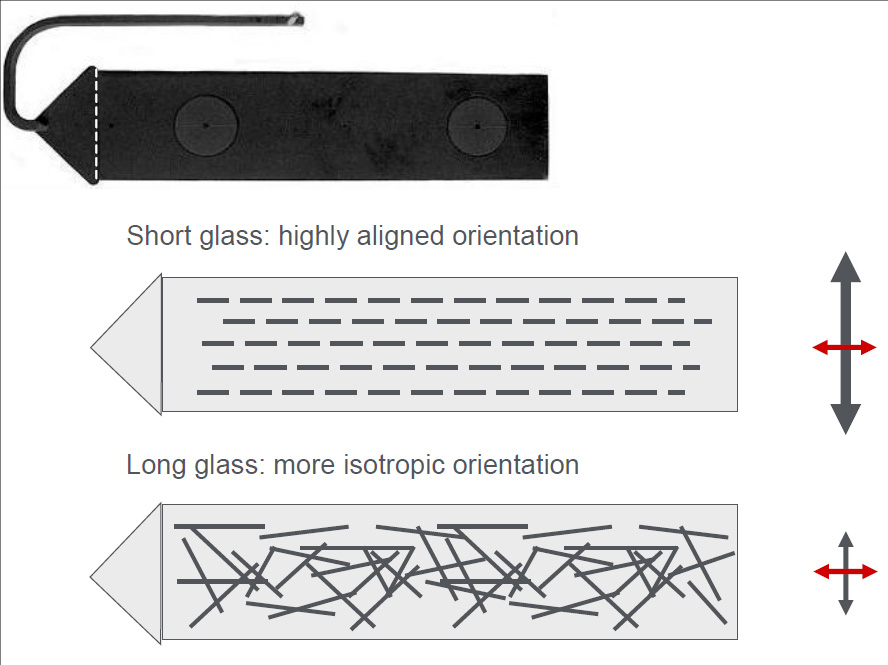

　　各向異性收縮少

　　收縮率對(duì)零件的尺寸至關(guān)重要，短玻纖材料的橫向收縮率要遠(yuǎn)高于縱向收縮率，各向異性比較嚴(yán)重，導(dǎo)致零件的尺寸難以控制，收縮明顯。而長(zhǎng)玻纖材料的橫向和縱向收縮率非常接近，顯示出各向同性，改善了零件翹曲的風(fēng)險(xiǎn)，尺寸更易控制。
